Termékleírás

A teleszkópos hengerek a hidraulikus hengerek egy sajátos típusa. Ezek biztosítják a mechanizmus helyes működését még a legnehezebb üzemi körülmények között is. Képesek a legnehezebb terhek emelésére, mivel maximális üzemi nyomástartományuk 16-32 Mpa (160-320 bar) között van.

A teleszkópos hengerek nagyobb lökettartományt tesznek lehetővé a henger működése során, mint a hagyományos hidraulikus motorok. Több beépített dugattyúval is rendelkeznek, amelyek egyszerre csak egyet-egyet tolnak ki - így a kinyúlás (az úgynevezett munkahossz) nagyon nagy, rövid hosszuk ellenére. Ezek is egyoldalasak, mivel ebben az esetben az olaj az egyik oldalon nyomás alatt hat, ami az egyes működtetőelemek kinyúlását okozza. A különböző teleszkópos működtető modellek többek között különböznek egymástól. löket, valamint a hengerek száma.

Ahhoz, hogy a teleszkópos hengerek hosszú időn keresztül tökéletesen működjenek, kiváló minőségű anyagokból kell készülniük - ez meghosszabbítja az egész rendszer élettartamát. Jó, ha kétrétegű festéssel is rendelkeznek, ami védi őket, és hosszú éveken át garantálja a kifogástalan megjelenést. Hozzá kell tennünk, hogy a teleszkópos hengereket elsősorban mezőgazdasági pótkocsik gyártásánál használják. Ugyanakkor más iparágakban is jól teljesítenek, beleértve az építőipart, a bányászatot, az ipari és űrhajózási gépeket, sőt a szélesebb értelemben vett közlekedési ágazatban is.

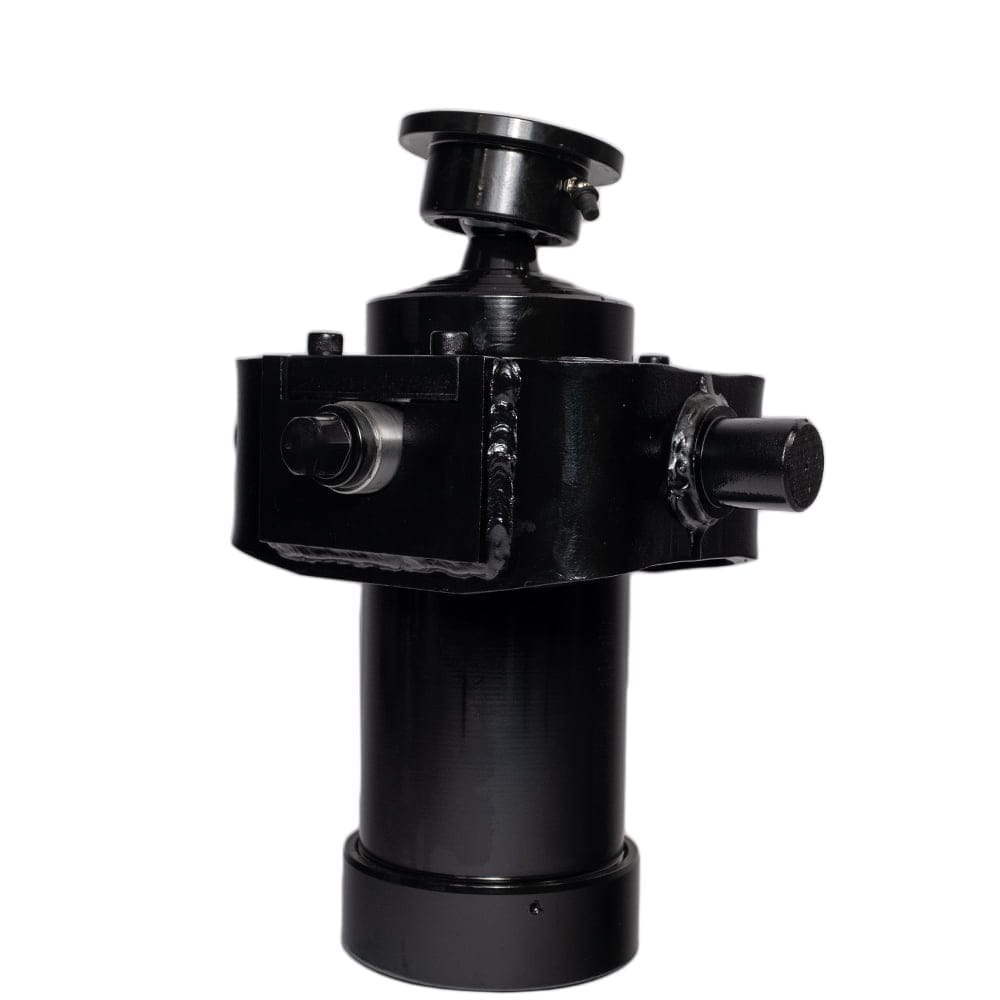

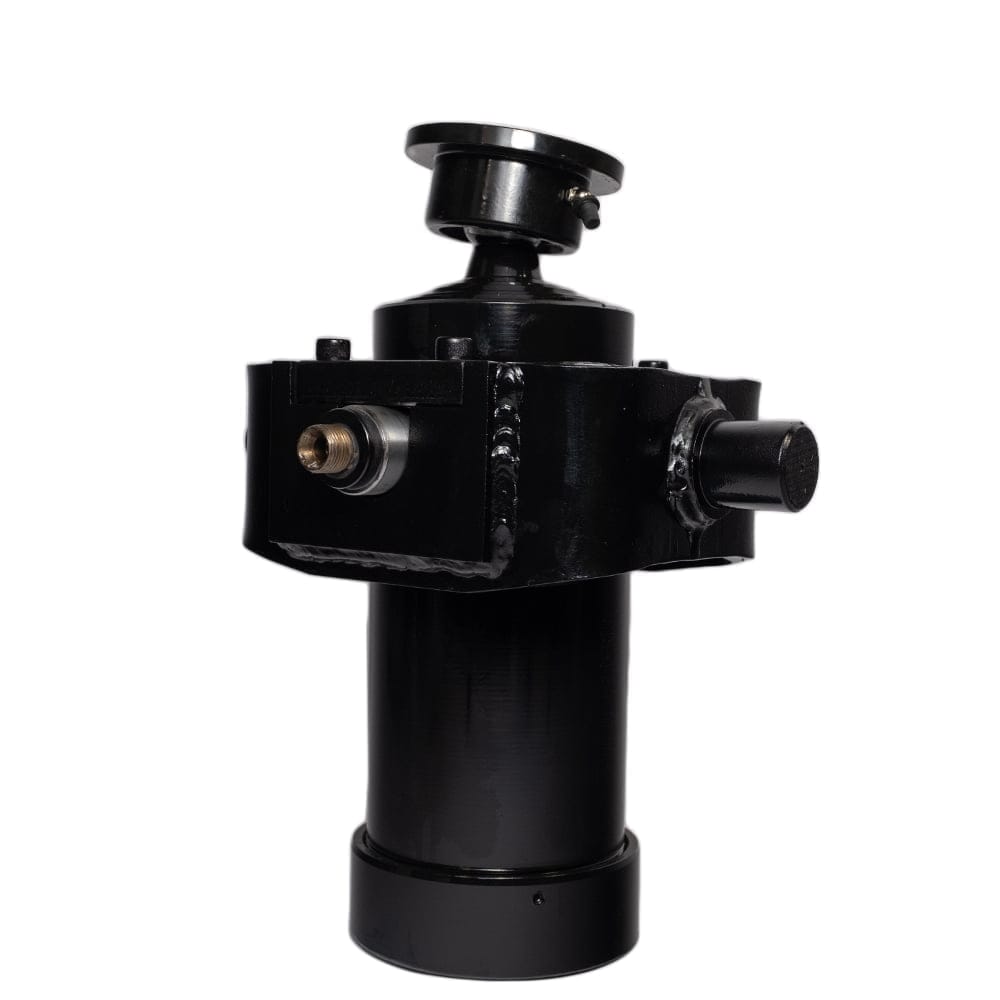

A bölcső a következőkből készült szerkezeti acélbólA hengerülés megerősített, a hengerzár pedig imbuszcsavarokkal van felcsavarozva. Kiváló minőségű acélból készült teleszkópos hengertartó. A működtetővel ellátott tartó használatával a következők érhetők el háromirányú billenés. Ellenőrzött geometriai méretek biztosítják mindig ugyanaz a biztonságos lengési szög. A hegesztett kötések minőségét az ISO 5817 szabvány követelményeinek és a hegesztési technológiának megfelelően, a WPQR-ben foglalt követelményekkel összhangban ellenőrzik. A bölcső a kínálatunkban szereplő kiválasztott működtetőkhöz illeszkedik.

Specifikáció

Tömeg 48 kg
Összehajtott henger hossza

383 mm

A működtető löket

1050 mm

A működtető külső átmérője

125 mm

Maximális terhelhetőség

8 T

Az olajcsatlakozás belső menete

M22x1,5

Maximális üzemi nyomás

160 bár

Indítási nyomás

0,5 Mpa

Dugattyú löket sebessége

0,5 m/s

Megengedett környezeti hőmérséklet

-40 °C és +60 °C között

Megengedett olajhőmérséklet

-15 °C és +80 °C között

A bölcső belső szélessége

190 mm x 150 mm
