Jak wybrać łącznik górny do ciągnika?
Łącznik górny to podzespół obecny we wszystkich ciągnikach. W zależności od rodzaju różni się on m.in. wykorzystywanym mechanizmem, konstrukcją, jak również i ceną. Jak wybrać ten odpowiedni? I od czego warto zacząć?
Łącznik górny, czyli najważniejszy element TUZ
Zacznijmy od tego, czym jest TUZ, czyli trzypunktowy układ zawieszenia. To układ dźwigniowy wykorzystywany w ciągnikach rolniczych. Dzięki niemu można integrować traktor z innymi urządzeniami przy pomocy hydraulicznego podnośnika.
Łącznik górny, znany też jako łącznik centralny bądź śruba rzymska to najistotniejszy element trójpunktowego układu zawieszenia, czyli TUZ-a. Istnieje on w każdym ciągniku rolniczym. Wpływa on na bezpieczeństwo narzędzi, maszyn czy przyczep, które są do niego podłączane, a także kierowcy i osób w jego otoczeniu. Łatwo wyobrazić sobie, jakie skutki wiążą się z przerwaniem takiego połączenia. Śruba rzymska może odczepić się na przykład w wyniku zbyt szybkiej jazdy po drogach publicznych.
Śruba rzymska musi sprawdzić się również podczas jazdy po nierównościach. Powinna być, w związku z tym, stabilna na wielu osiach. Jakie maszyny można podłączyć do łącznika górnego? Z pewnością rolnicy wykorzystują tu m.in. glebogryzarki, brony talerzowe, pługi, opryskiwacze czy roztrząsacze.
Dodajmy, że omawiany przez nas podzespół zapewnia też możliwość regulacji pochylenia podczepionego narzędzia, dzięki czemu można go utrzymać odpowiednim położeniu zarówno w trakcie transportu, jak i samej pracy.
<>
Łącznik górny – jaki wybrać?
Wybór odpowiedniego łącznika górnego do ciągnika jest niezwykle ważny, ponieważ jeśli zrobisz to w niewłaściwy sposób, może to doprowadzić do jego połamania, a także destrukcji podłączonych do niego urządzeń. Zaniechania na tej płaszczyźnie mogą przyczynić się do urwania się łącznika i nagłego opadnięcia podczepionej maszyny na podłoże.
Moc traktora
Przy wyborze łącznika górnego ciągnika należy zwrócić uwagę przede wszystkim na moc traktora. Większość używanych w Polsce ciągników ma moc 100 KM/74 kW. Oznacza to, że dobrze sprawdzi się tu łącznik górny hydrauliczny z kategorii 2. Jeśli moc ciągnika jest większa, należy wybrać urządzenia o kategorii 3 lub nawet 4. O co tutaj chodzi? W przypadku łączników górnych kategorii jest aż 4:
- kategoria 1 – stare i nowe łączniki do TUZ-a z tej kategorii są dobrze dopasowane do mocy ciągnika na poziomie do 48 KM, dobrze zdają egzamin zwłaszcza, jeśli chodzi o mniejsze maszyny ogrodnicze, budowlane oraz rolnicze,
- kategoria 2 – łączniki górne tego typu mogą współpracować z ciągnikami o mocy do 120 KM, nadają się do podłączenia średnich do maszyn rolniczych i budowlanych,
- kategoria 3 – są to łączniki przeznaczone do urządzeń o mocy do 240 KM, a więc większych maszyn budowlanych oraz rolniczych,
- kategoria 4 – tutaj łączniki nadają się do ciągników o mocy do 450 KM, stanowią dobrą opcję do profesjonalnych maszyn budowlanych oraz rolniczych.
Rodzaj końcówki
Należy sprawdzić również rodzaj końcówki po stronie maszyny. Zdecydowanie najpopularniejsze są modele hakowe. Wynika to z ich praktyczności oraz prostego sposobu ich podłączenia.
<>
Rodzaj mocowania
Podczas podejmowania decyzji zakupowej dobrze jest uwzględnić także rodzaj mocowania. Jeśli łącznik centralny ma pracować przede wszystkim w ustawieniu pionowym, warto zdecydować się na przegub kulowy. Jeżeli zależy Ci jednak na większej elastyczności, możesz zdecydować się na końcówkę przegubową, która zapewnia dużą swobodę ruchów.
Rozmiar sprzętu i wytrzymałe materiały
Nie mniej kluczowe są gabaryty sprzętu, który się podczepia do ciągnika. Ważne też, aby jakościowy łącznik był wykonany z wytrzymałych materiałów, którym niestraszne będą duże obciążenia, rdza oraz różnego rodzaju warunki atmosferyczne.Dobrze jest też dobierać części od sprawdzonych producentów.
Średnica mocowania sworznia łącznika
Co jeszcze warto sprawdzić? Na pewno średnicę mocowania sworznia łącznika centralnego – zarówno po stronie maszyny, jak i ciągnika. Będzie ona odpowiadała konkretnym kategoriom:
- 19 mm – kategoria 1,
- 25,4 mm – kategoria 2,
- 32 mm – kategoria 3,
- 45 mm – kategoria 4.
<>
Łącznik górny TUZ zwykły czy hydrauliczny?
Jak wybrać łącznik górny do ciągnika (zwany też śrubą rzymską oraz cięgnem)? Można wyodrębnić dodatkowo dwa jego rodzaje.
- Łącznik hydrauliczny – w tym przypadku do sterowania wykorzystuje się płyny hydrauliczne. Gwarantują one dokładniejszą kontrolę nad ruchem. Znakomicie spisują się tam, gdzie istnieją zmienne warunki pracy i istotna jest precyzja. Całość reguluje się w kabinie. Łączniki tego typu są również cięższe od łączników hydraulicznych. Dobrze sprawdzają się w pracy z ciężkimi urządzeniami, o dużych rozmiarach i masie, można je podłączać nawet do bardzo dużych ciągników. Większego znaczenia nie mają tu ewentualne naprężenia podczas zmiany i duże obciążenia. Łączniki omawianego typu oszczędzają czas, a praca z nimi jest bardziej efektywna.

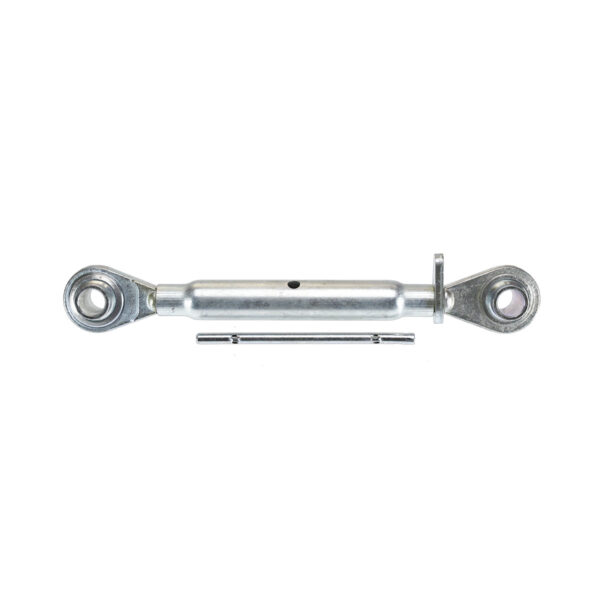

- Łącznik mechaniczny – jego działanie opiera się na klasycznych mechanizmach, ma on również prostszą konstrukcję, lepiej zdaje też egzamin w traktorach o średniej i małej mocy. Jego nazwa wiązana jest z tym, że regulacja długości odbywa się w sposób mechaniczny, ręczny, co z kolei wiąże się z koniecznością opuszczenia kabiny. Ze względu na liczne naprężenia, które oddziałują na ten element, będące efektem masy podczepionej maszyny, ustawianie odpowiedniej długości bywa niełatwe. Dobrze spełnia swoje zadanie tam, gdzie wystarcza mechaniczne przekazywanie sił. Atutem tego rodzaju łącznika jest również niska cena – jest on kilkukrotnie tańszy od swojego hydraulicznego odpowiednika.
Jeśli więc zastanawiasz się, który łącznik będzie lepszy: mechaniczny czy hydrauliczny, mamy nadzieję, że powyższe opisy pomogą CI podjąć odpowiednią decyzję.
Jak skonfigurować łączniki z części?
A jak można samemu skonfigurować łączniki centralne hydrauliczne lub mechaniczne z dostępnych części? Najpierw należy określić potrzebną długość rury do całego, omawianego przez nas podzespołu. Następnie trzeba wybrać odpowiednie końcówki (oczkowe, hakowe lub przegubowe), upewniając się, że skok i średnica gwintu końcówek oraz rury są identyczne. Ważne jest również, aby jedna końcówka miała prawy kierunek gwintu, a druga lewy.
