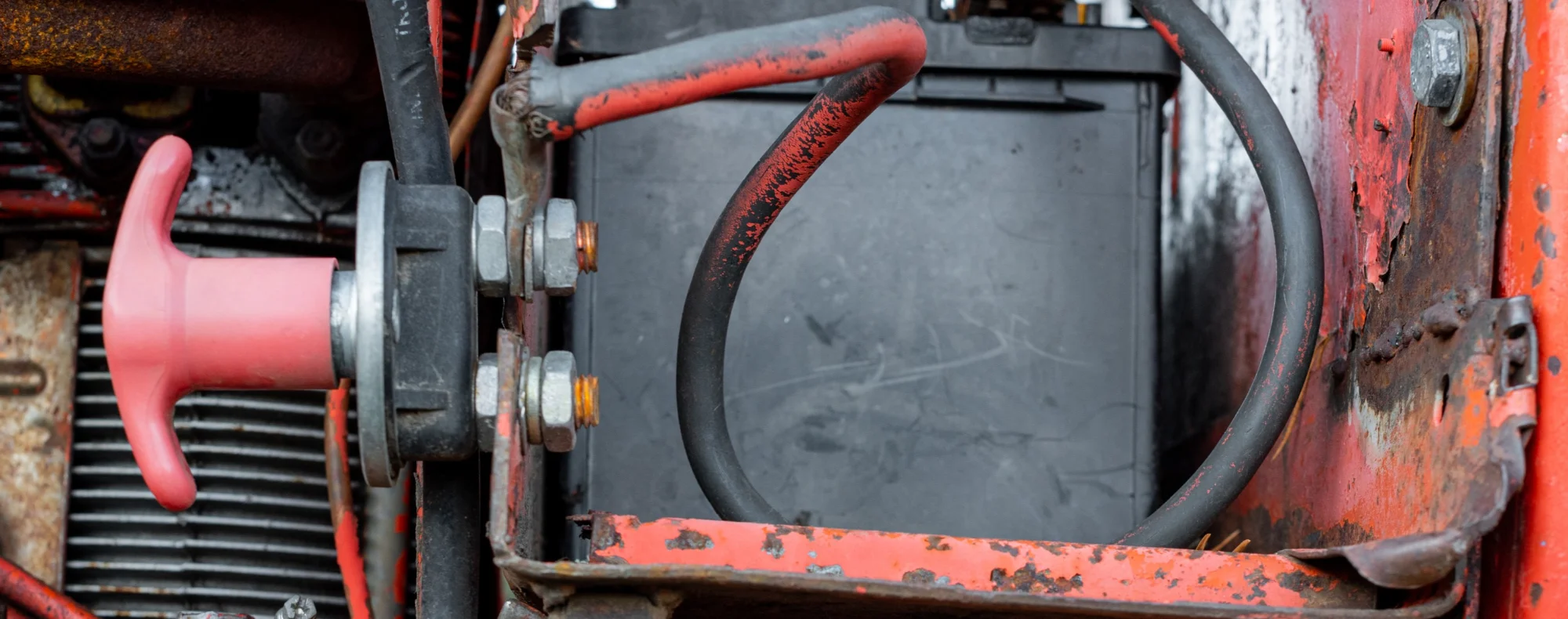

Jak podłączyć hebel w ciągniku rolniczym?

Jak podłączyć hebel w ciągniku? To pytanie zadaje sobie wielu rolników. Wbrew pozorom nie jest to takie trudne – musisz pamiętać tylko o kilku zasadach, zwrócić uwagę na schemat podłączania oraz wybrać odpowiednie miejsce do montażu. Dowiedz się więcej!

Hebel w ciągniku – do czego służy i dlaczego jest tak ważny?

Główne zadania hebla, czyli wyłącznika głównego prądu to:

1. Odcięcie zasilania elektrycznego:
   • Umożliwia szybkie odłączenie całego układu elektrycznego maszyny od źródła prądu.
   • Jest bardzo istotny w sytuacjach awaryjnych (np. podczas zwarć, pożarów, porażenia prądem).
2. Zabezpieczenie przed porażeniem elektrycznym:
   • Zabezpiecza operatora i osoby zajmujące się serwisowaniem maszyny przed ewentualnym kontaktem z napięciem.
3. Ochrona instalacji elektrycznej urządzenia:
   • Minimalizuje zagrożenie uszkodzeniami elektrycznymi (np. przepięciami, zwarciami).
4. Bezpieczna obsługa i konserwacja maszyny:
   • Przed przeglądem technicznym, naprawą czy czyszczeniem maszyny można całkowicie wyłączyć zasilanie.
5. Ochrona przeciwpożarowa: Chroni przed nadmiernym przegrzewaniem się instalacji, co mogłoby skutkować wybuchem pożaru.

Jakimi właściwościami cechuje się hebel w ciągniku rolniczym? Oto one.

1. Ręczna obsługa:
   1. Jest to możliwe dzięki przełącznikowi dźwigniowemu lub obrotowemu – nietrudno jest go dostrzec, jest on również łatwy w obsłudze.
2. Wyraźne oznaczenie:
   1. Zazwyczaj występuje pod barwą czerwoną lub żółtą i jest zlokalizowany w łatwo dostępnym miejscu.
3. Wytrzymałość:
   1. Jest przystosowany do pracy w warunkach polowych (kurz, wilgoć, wibracje, zmienne temperatury).
4. Odporność na warunki atmosferyczne:
   1. Wersje przemysłowe często posiadają obudowę z uszczelnieniem  od kurzu lub wody.
5. Zdolność do rozłączania dużych prądów:
6. Musi być zdolny do przerwania obwodu nawet przy dużym natężeniu prądu

Jak podłączyć hebel w ciągniku, aby działał prawidłowo?

Zastanawiasz się, jak podłączyć hebel w ciągniku? Schemat podłączenia jest prosty – na minusie (najbezpieczniejszy i najczęstszy):

[– akumulator] → [wyłącznik] → [masa pojazdu]

• Odłącz przewód masowy (czarny, minusowy) od akumulatora.
• Podłącz jeden zacisk wyłącznika do klemy minusowej akumulatora (lub do przewodu wychodzącego z niej).
• Drugi zacisk wyłącznika podłącz do przewodu masowego prowadzącego do ramy lub silnika.
• Upewnij się, że po wyłączeniu nie ma kontaktu elektrycznego (wszystko martwe).

Jeśli zdecydujesz się podłączenie hebla, wykonaj następujące kroki.

1. Odłącz akumulator (zawsze minus pierwszy).
2. Zamontuj wyłącznik w wybranym miejscu.
3. Podłącz przewody do wyłącznika (od akumulatora i do masy).
4. Zabezpiecz przewody opaskami, osłonami i sprawdź dokręcenie połączeń.
5. Przetestuj działanie: w pozycji „off” nie powinno być napięcia w układzie.

Rodzaje hebli stosowanych w ciągnikach – który model wybrać?

Poniżej opisujemy wykorzystywane w traktorach typy hebli.

1. Mechaniczny wyłącznik akumulatora (najpopularniejszy rodzaj):
   • Umożliwia ręczną obsługę (może być obrotowy, dźwigniowy lub kluczykowy).
   • Jest wytrzymały i prosty. Cechuje się też niezawodnością.
   • Nadaje się do codziennego użytku, a także i naprawy ciągnika.
2. Hebel wyposażony w zabezpieczenie antywłamaniowe:
   • Posiada wyjmowany kluczyk, który nie pozwala na przypadkowe lub celowe i nieautoryzowane uruchamianie zasilania.
3. Automatyczny hebel z detekcją napięcia (występuje rzadziej):
   • Pozwala na samoczynne odłączenie przy obniżeniu się napięcia lub w stanie czuwania.
   • Wymaga ponoszenia większych nakładów finansowanych, jest rzadziej stosowany w klasycznych traktorach.

Wyłącznik prądu hebel – jak podłączyć, by zapewnić maksymalne bezpieczeństwo?

Chcąc podłączyć hebel, warto wybrać odpowiednie miejsce do montażu. Najlepiej, jeśli będzie to:

• miejsce jak najbliżej akumulatora – na ramie, przegrodzie, błotniku lub specjalnym wsporniku,
• miejsce łatwo dostępne dla operatora – z zewnątrz maszyny lub w kabinie (jeśli jest na to przestrzeń).
• miejsce położone daleko od wilgoci i oleju, odpowiednio wentylowane.

W wielu przypadkach montuje się wyłącznik prądu przy akumulatorze, ale z dostępem na zewnątrz, np. przez wyprowadzenie pokrętła na błotnik bądź umieszczenie w odpowiedniej obudowie.

Hebel akumulatora – jak podłączyć i na co zwrócić uwagę?

Aby podłączyć bezpiecznie hebel akumulatora, zwróć uwagę na poniższe kwestie.

• Nie montuj wyłącznika na przewodzie dodatnim, jeśli nie masz doświadczenia – wiąże się to z większym ryzykiem zwarcia i pożaru.
• Zabezpiecz klemy i przewody przed zwarciem (użyj gumowych osłon lub peszli).
• Upewnij się, że wyłącznik ma odpowiednią wydajność prądową (np. 200–300A ciągłego prądu).
• Wyłącznik z kluczem warto zamontować tak, by można było go łatwo wyjąć przy opuszczaniu maszyny.

Uwaga prawna: W naszym kraju montaż hebla jest obowiązkowy w pojazdach rolniczych używanych na drogach publicznych (zgodnie z § 53 Rozporządzenia Ministra Infrastruktury).
