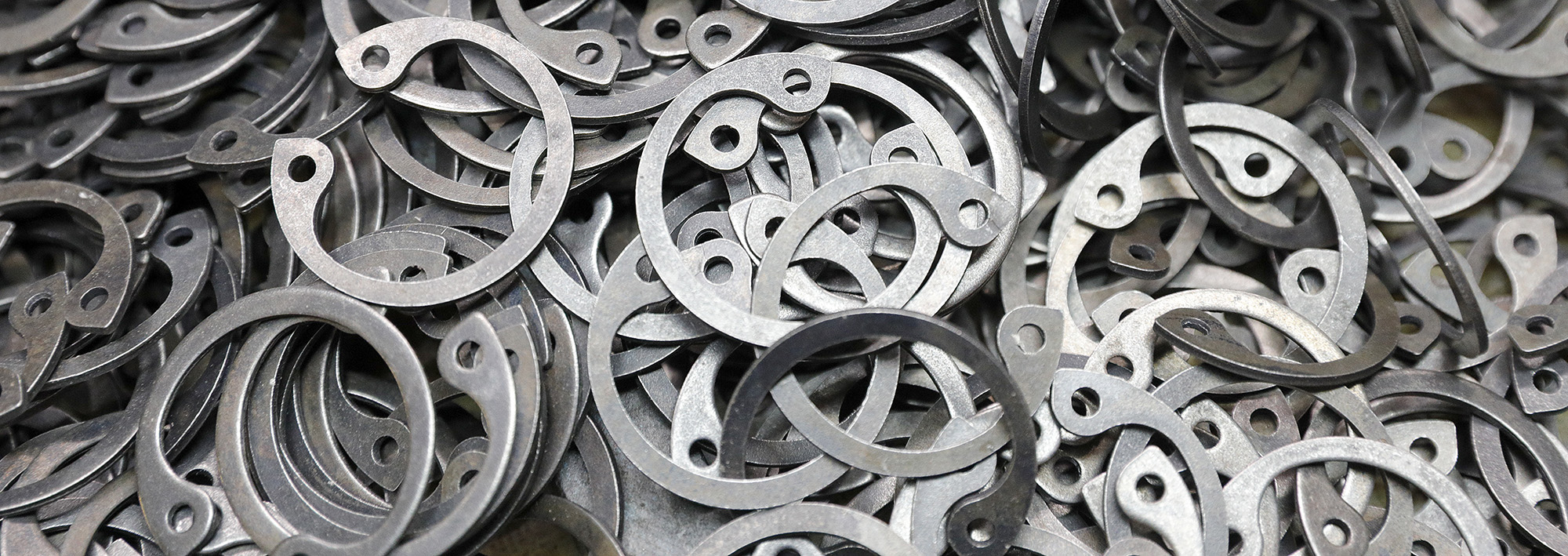

Jak poprawnie założyć i zdjąć pierścień Segera?
Pierścienie Segera to niewielkie komponenty, które mają wielkie znaczenie dla pracy wielu maszyn. Po raz pierwszy zostały opatentowane niemal 100 lat temu, jednak do dziś wykorzystuje się je w wielu gałęziach przemysłu, rolnictwie czy nawet budownictwie.
Czym jest pierścień Segera?
Pierścień Segera, zwany również pierścieniem osadczym sprężynującym, to akcesorium, które wykorzystywane jest w wielu urządzeniach, w tym również tych rolniczych. Zabezpiecza ono przed przesunięciem osiowym lub wypadnięciem elementów połączeniowych, a więc np. kół zębatych, tarcz czy też łożysk – mogłoby to doprowadzić do ich uszkodzenia. Kiedy maszyna działa, te pozostają nieruchome, a proces ich zużywania się przebiega dzięki pierścieniowi Segera znaczenie wolniej.
Warto dodać, że najczęściej można znaleźć pierścienie osadcze o średnicy 300 mm, montuje się je z kolei na osiach, wałach bądź otworach. W przypadku wałów mają one zwykle średnicę od 5 do 1000 mm, a dla otworów od 8 do 100 mm. Ciekawostką jest również to, że nazwa omawianych komponentów pochodzi od firmy Seeger-Orbis.
<>
Pierścienie Segera — rodzaje
Na rynku można znaleźć dwa główne rodzaje pierścieni Segera: wewnętrzne i zewnętrzne.
Pierścień Segera wewnętrzny
Pierścień wewnętrzny wykorzystuje się w środku otworów, w rowkach znajdujących się od wewnątrz obudowy. Chroni on przed przesunięciami czołowymi w jej obrębie. Ma on kształt mimośrodowy, a więc formę półkola (dzięki czemu dobrze osadza się w rowku) i jest płaskim elementem sprężynującym. Na jego krańcach zlokalizowane są otwory, dzięki czemu można całość zacisnąć przy wykorzystaniu szczypiec, a następnie zaimplementować w szczelinie znajdującej się w określonym elemencie. Kiedy wyjmie się szczypce, dochodzi do nacisku pierścienia na dno szczeliny i jest on niepodatny na przesunięcia osiowe.
Pierścień Segera zewnętrzny
Pierścień zewnętrzny z reguły znajduje zastosowanie po zewnętrznej stronie wała, umieszcza się go w rowkach, ma on większe gabaryty w porównaniu do pierścieni wewnętrznych. Chroni on komponenty przed przesuwaniem osiowym. Jego działanie jest podobne jak w przypadku pierścienia wewnętrznego, jednak jego montaż wymaga rozszerzenia.
Gdzie się stosuje pierścień Segera?
Pierścienie Segera mają szerokie spektrum zastosowań. Pierścień wewnętrzny stosuje się m.in. w przemyśle maszynowym, rolniczym, ale również w sportowym czy rehabilitacyjnym, a nawet w motoryzacji (np. do zabezpieczania tłokowych sworzni w przegubach napędowych czy też tworzyw tłoków) oraz sprzęcie AGD (gdzie pełni rolę elementu unieruchamiającego). Jak już powiedzieliśmy na początku, znajduje on zastosowanie również w budownictwie. Pierścień zewnętrzny można montować m.in. na tulejach, sprzęgłach, kołach pasowych czy też łożyskach.
<>
Jak poprawnie zamontować pierścień Segera?
Warto zaznaczyć, że do montażu i demontażu pierścienia osadczego wykorzystuje się specjalne szczypce do pierścieni, zwane niekiedy szczypcami Segera lub szczypcami do segerów. Podobne są one do kombinerek, jednak mają zaokrąglone szczęki. Jeżeli zależy Ci na skuteczności i bezpieczeństwie podczas zakładania tego rodzaju komponentów, powinieneś pamiętać, że inne narzędzia wykorzystuje się w przypadku pierścienia wewnętrznego, inne natomiast do pierścienia zewnętrznego – warto mieć zatem oba rodzaje tego typu akcesoriów. W przeciwnym razie może dojść do destrukcji jego bądź rowka, w którym został osadzony. Należy również zaznaczyć, że przy montowaniu pierścienia Segera dobrze jest mieć ochronne okulary.
Nowe elementy należy zamontować po uprzednim demontażu pierścieni Segera – przebieg tej operacji opisaliśmy w kolejnym podrozdziale. Następnie należy wykonać poniższe kroki.
1) Dokładnie umieść pierścień Segera w tunelu przy pomocy szczypiec.
2) Następnie precyzyjnie wysuń narzędzie.
Warto pamiętać, że do stworzenia omawianego przez nas komponentu wykorzystano metal sprężysty. Jeżeli więc uchwyci się go zbyt słabo lub zbyt mocno, będzie to skutkowało wystrzeleniem go w powietrze.
Jak zdejmować pierścienie segera?
Jak zdemontować pierścień Segera? Oto odpowiedź.
1) Aby zdjąć pierścienie Segera, należy wsunąć końcówki szczypiec w jego otwory – tak bardzo, jak się da.
2) Później trzeba ścisnąć rączki narzędzia tak, aby doszło do wysunięcia pierścienia z kanalika w sposób równomierny na całym obwodzie.
3) Następnie pozwoli należy go zacząć wyciągać, utrzymując cały czas tę samą siłę nacisku. Jednocześnie ścisk nie może być zbyt mocny – istnieje wówczas ryzyko jego pęknięcia.
<>
