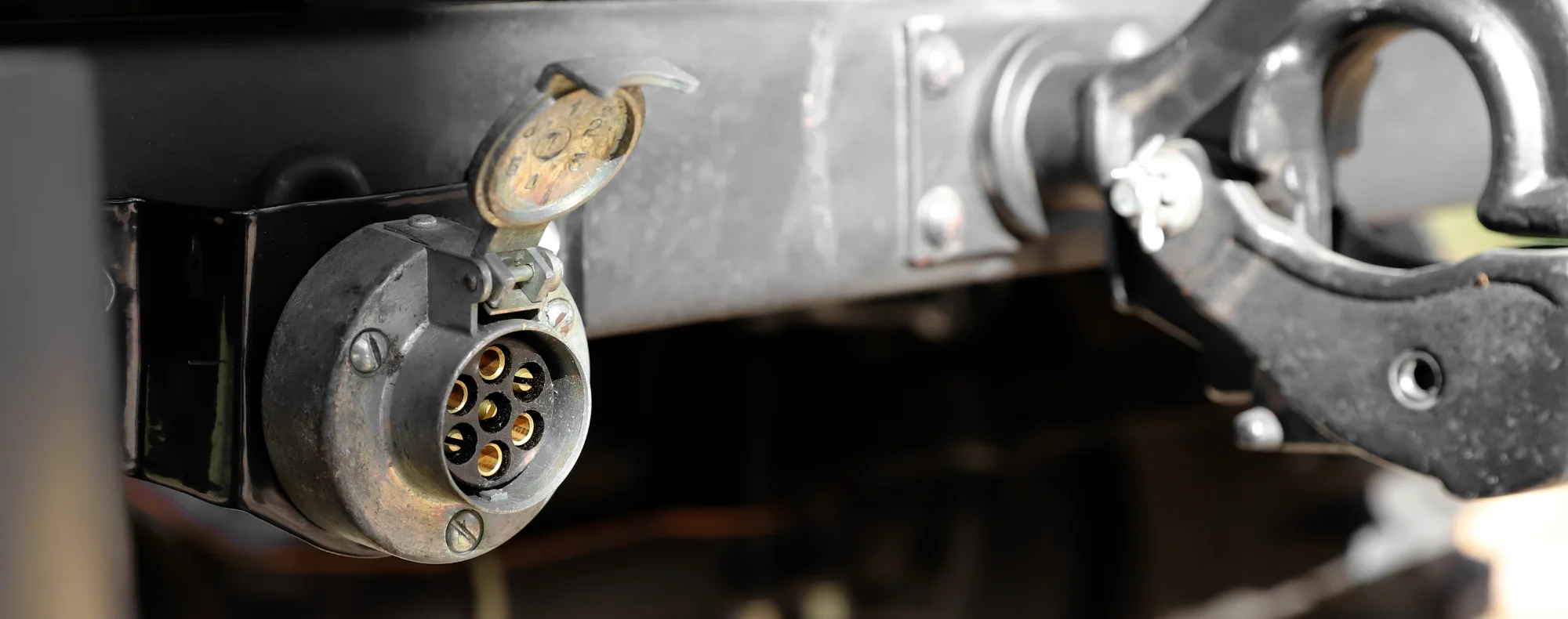

Jak sprawdzić gniazdo przyczepy?

Przyczepy rolnicze bardzo ułatwiają wykonywanie różnych obowiązków w gospodarstwie. Pozwalają przewozić płody rolne oraz inne, ciężkie ładunki, a do tego zwiększają efektywność przeprowadzanych prac. Jak jednak sprawdzić gniazdo przyczepy? W tym artykule dowiesz się wszystkiego na ten temat.

Jak sprawdzić gniazdo przyczepy?

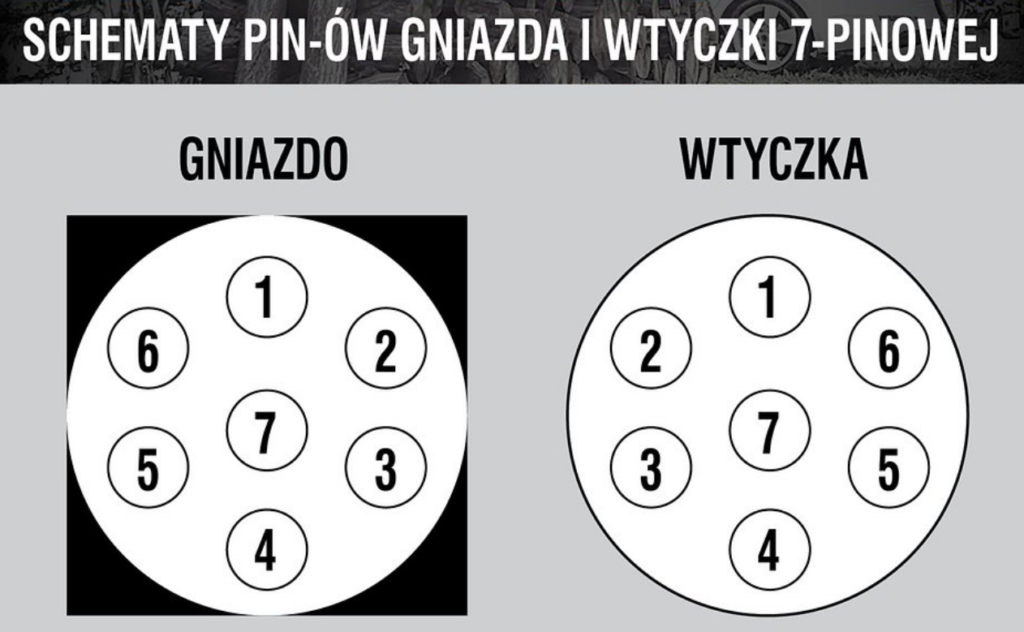

Zacznijmy od tego, że obecnie stosuje się jedynie wyłącznie jedno podejście, jeśli chodzi o układ styków / pinów. Pozwala to bez problemu wykazać związek między określonym pinem a konkretnym punktem oświetlenia. Warto podkreślić, że piny we wtyczce działają na zasadzie lustrzanego odbicia wobec pinów gniazda, co zostało zaprezentowane na poniższej ilustracji.

Jak jednak sprawdzić działanie gniazda przyczepy w praktyce? Możesz to zrobić na jeden z trzech sposobów.

Sposób nr 1

Oto, czego potrzebujesz:

• Kontrolka (próbówka 12 V) albo zwykła żarówka 21 W z dwoma przewodami,
• Multimetr (ustawiony na napięcie stałe 20 V),
• Schemat pinów gniazda 7-pin.

Rozkład pinów w gnieździe 7-pinowym (patrząc od przodu gniazda ciągnika, gdzie wkładasz wtyczkę)

1. Pin – L (lewy kierunkowskaz) – żółty przewód,
2. 54g (światła przeciwmgielne) – nie zawsze używane w starszych ciągnikach,
3. 31 (masa) – biały przewód,
4. R (prawy kierunkowskaz) – zielony przewód,
5. 58R (postojowe/prawe pozycyjne) – brązowy przewód,
6. 54 (światła stop) – czerwony przewód,
7. 58L (postojowe/lewe pozycyjne) – czarny przewód.

 1. Sprawdzanie masy (pin 3)

1. • Podłącz próbówkę/multimetr jednym końcem do pinu 3 (masa), drugim do ramy ciągnika.
   • Powinno być 0 Ω (ciągłość) – jeśli brak, masa jest uszkodzona.
2. Sprawdzenie napięcia na poszczególnych pinach
   • Jeden kabel podłącz do masy (pin 3), drugi do badanego pinu.
   • Włączaj kolejno funkcje w ciągniku i patrz, czy pojawia się 12 V:
     • Pin 1 – kierunkowskaz lewy → miganie 12 V,
     • Pin 4 – kierunkowskaz prawy → miganie 12 V,
     • Pin 6 – stop → 12 V po naciśnięciu hamulca,
     • Pin 5 i 7 – pozycje → 12 V po włączeniu świateł,
     • Pin 2 – przeciwmgielne (jeśli instalacja obsługuje).
3. Test z wykorzystaniem przyczepy
   • Najłatwiej wykonać test, podłączając przyczepę i sprawdzając kolejno: kierunki, stop, światła pozycyjne.
   • W sytuacji, gdy jakiś element nie świeci, należy sprawdzić gniazdo zgodnie z wyżej opisanym schematem, aby znaleźć ewentualny brak napięcia lub brak masy.

Sposób nr 2

Jak jeszcze sprawdzić gniazdo do przyczepy?

1. Tester gniazda ciągnika (gniazda 7-pinowego) wkłada się jak wtyczkę przyczepy, a diody pokazują, czy na danym pinie pojawia się napięcie (kierunki, stop, światła pozycyjne itd.).
2. Tester wtyczki przyczepy – wkłada się go w gniazdo testera zasilanego baterią, sprawdza się, czy obwody przyczepy są sprawne (np. żarówki i przewody).
3. Tester gniazda lub wtyczki ciągnika wkłada się we wtyczkę lub gniazdo przyczepy, a diody pokazują, czy na danym pinie pojawia się napięcie (dioda świeci).

Sposób nr 3

Ten sposób przeznaczony jest dla bardziej zaawansowanych rolników.

1. Zepsute gniazdo możesz sprawdzić przy pomocy miernika wielofunkcyjnego – pamiętaj, że musi być on naładowany. Dzięki temu będziesz mógł zmierzyć napięcie elektryczne. Przygotuj również przewody pomiarowe.
2. Upewnij się, że ciągnik jest wyłączony i wyjmij kluczyk ze stacyjki lub pozostaw go w pozycji „off”.
3. Podłącz przewody pomiarowe do miernika. Sprawdź, czy podłączyłeś je do odpowiednich gniazd na mierniku.
4. Przymocuj przyczepę do gniazda zaczepu transportowego traktora, znajdującego się z tyłu. Sprawdź, czy przyczepa jest prawidłowo połączona oraz zabezpieczona.
5. Wykonaj pomiar napięcia w gnieździe haka. Na jednym styku gniazda usytuuj jedną końcówkę przewodu, a na drugim – drugą. Zobacz, czy na mierniku pojawia się napięcie. Wykonaj tę samą czynność w przypadku wszystkich styków gniazda.
6. Sprawdź sygnały świetlne. Uruchom kierunkowskazy, światła hamowania, itd. W sytuacji, gdy miernik pokazuje inne napięcie w przypadku każdych tych świateł, wskazuje to na to, że gniazdo działa prawidłowo.

Tester gniazda wtyczki przyczepy

Właściwości testera gniazda przyczepy

Oto właściwości testera gniazda przyczepy (7-pin / 13-pin):

1. posiada formę wtyczki lub gniazda 7-pin (czasem 13-pin),
2. w obudowie znajdują się diody LED lub żarówki kontrolne,
3. zasilany jest prądem z instalacji ciągnika lub przyczepy (12 V, czasem 24 V w ciężarówkach).

Wersje uniwersalne – mają przejściówki 7 ↔ 13 pin, czasem możliwość testu zarówno pojazdu, jak i przyczepy.

Zadania testera

1. Przeprowadzanie błyskawicznej diagnostyki – pozwala w kilka sekund sprawdzić, czy gniazdo w ciągniku daje napięcie na poszczególnych pinach:
   • lewy kierunkowskaz,
   • prawy kierunkowskaz,
   • pozycje (lewe/prawe),
   • stop,
   • przeciwmgielne,
   • masa.
2. Sprawdzenie przyczepy – tester wtyczki pozwala ocenić, czy przewody i żarówki w przyczepie są sprawne (przy użyciu zasilania bateryjnego).
3. Oszczędność czasu – nie trzeba podłączać przyczepy ani szukać żarówki z przewodami; widzisz od razu, czy sygnał jest obecny.
4. Bezpieczeństwo – pomaga uniknąć jazdy z niesprawnym oświetleniem przyczepy, co jest szczególnie ważne przy pracy w ruchu drogowym.

Tester gniazda i wtyczki przyczepy:

• działa jak „symulator” podłączenia,
• pokazuje, czy napięcie jest obecne na poszczególnych pinach,
• pozwala na błyskawiczne zidentyfikowanie usterki (w ciągniku czy przyczepie),
• jest rozwiązaniem ekonomicznym (kosztuje ok. 40–80 zł) i niezwykle funkcjonalnym w gospodarstwie.

Wskazówki praktyczne dotyczące sprawdzania gniazda przyczepy

Oto wskazówki, o których warto pamiętać.

• W większości przypadku problematyczną kwestią jest masa (pin 3) → skorodowane połączenie = brak świateł lub świecenie wszystkiego naraz.
• W starszych  ciągnikach  C-360/C-330 zdarza się, że gniazdo było przerabiane „po swojemu” – wówczas kolory przewodów mogą nie zgadzać się ze schematem, ale rozkład pinów pozostaje taki sam.
• Jeśli nie masz multimetru – próbówka z żarówką jest pewniejsza niż „neonówka”, bo obciąża obwód i pokazuje, czy naprawdę jest zasilanie.

Gniazdo przyczepy – jak sprawdzić? Podsumowanie

Jak widzisz, aby sprawdzić, czy gniazdo przyczepy działa poprawnie, nie trzeba mieć szczególnego talentu – z naszą instrukcją zrobisz to bez problemu. Interesują Cię części do przyczep? Szukasz idealnych komponentów do ciągnika? Zajrzyj do Exparto i znajdź idealne elementy do swojej maszyny!
