Od czego zależy siła siłownika hydraulicznego?

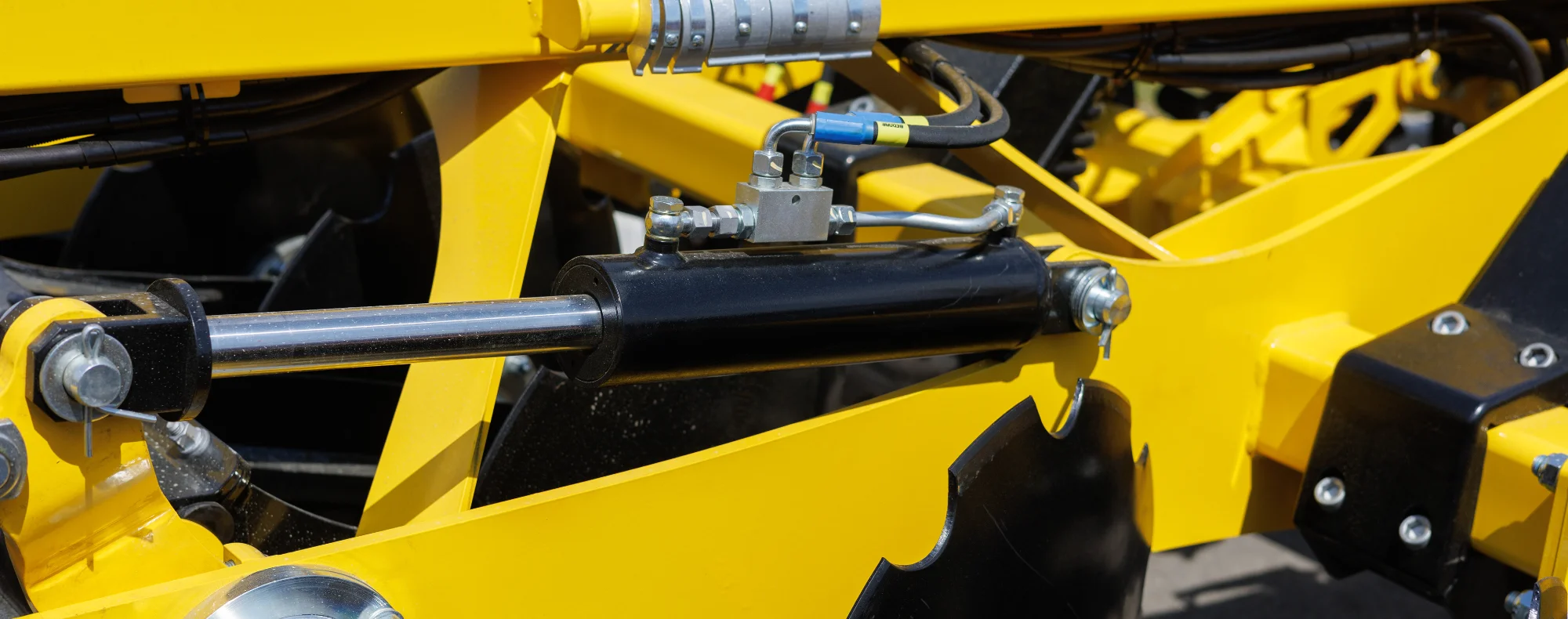

Siłownik hydrauliczny, nazywany też „cylindrem hydraulicznym”, to uniwersalny element konstrukcyjny stosowany w wielu urządzeniach, m.in. w maszynach rolniczych. Jego działanie bazuje na prawie Pascala. Co wpływa na siłę siłownika i jak można ją zmniejszyć lub zwiększyć? Odpowiedź znajdziesz w tym artykule.
- Siła siłownika: F = A × P (powierzchnia tłoka × ciśnienie).
- Większa średnica tłoka daje większy przyrost siły niż samo podniesienie ciśnienia.
- Nie przekraczaj maksymalnego ciśnienia zalecanego przez producenta.
- Szczelność konstrukcji oraz czysty olej decydują o mocy i żywotności siłownika.
- Siłowniki hydrauliczne – najważniejsze kwestie
- Zasada działania siłownika hydraulicznego
- Zastosowanie siłownika hydraulicznego
- Co wpływa na siłę siłownika hydraulicznego?
- Jak zwiększyć siłę siłownika?
- Jak zmniejszyć siłę siłownika hydraulicznego?
- Jak obliczyć siłę siłownika hydraulicznego?
- Najczęściej zadawane pytania (FAQ)
Siłowniki hydrauliczne – najważniejsze kwestie
Siłownik hydrauliczny to urządzenie, które przekształca energię hydrauliczną w mechaniczną, generując siłę i ruch. Jego budowa obejmuje takie elementy jak:
- cylinder
- dławnica
- dno
- mocowania
- pierścienie
- przyłącza
- tłoczysko
- tłok
Zasada działania siłownika hydraulicznego
Wyróżnia się dwa podstawowe rodzaje siłowników hydraulicznych: jednostronnego oraz dwustronnego działania.
W siłowniku jednostronnego działania ruch sterowany odbywa się tylko w jednym kierunku. Ciecz robocza wtłaczana jest pod ciśnieniem do wnętrza elementu i napiera na tłok, wprawiając go w ruch posuwisto-zwrotny. Powrót do pozycji wyjściowej zapewnia sprężyna albo ciężar łożyska lub maszyny.
W siłowniku dwustronnego działania ciecz doprowadzana jest do obu stron tłoka – w cylindrze są dwie komory na jego końcach. Dzięki temu ruch może odbywać się w dwie strony, a nacisk w obu kierunkach z identyczną siłą pozwala precyzyjnie kontrolować ruch tłoka i pracę maszyny.
Zastosowanie siłownika hydraulicznego
Siłowniki wykorzystuje się tam, gdzie wymagana jest duża siła – w branży budowlanej (koparki, betoniarki, ładowarki), rolniczej (ciągniki, kombajny, prasy do siana) oraz w przemyśle.
Co wpływa na siłę siłownika hydraulicznego?
Ciśnienie płynu roboczego
W siłownikach z regulatorem ciśnienia siła zależy od ciśnienia panującego w układzie – im wyższe, tym większa siła. Ciśnienie można zmniejszać lub zwiększać, pamiętając o wartości maksymalnej zalecanej przez producenta. Zbyt wysokie ciśnienie może prowadzić do uszkodzeń i awarii.
Przekrój (średnica tłoka)
Powierzchnia robocza tłoka informuje, jak duża powierzchnia styka się z płynem hydraulicznym. Im większa, tym wyższa siła pchania – ale jednocześnie wyższe koszty utrzymania i większe zapotrzebowanie na płyn.
Budowa i jakość siłownika
Każdy element powinien być wykonany z wysokiej klasy materiałów – to warunek dobrej wydajności i wytrzymałości komponentu.
Przepływ płynu roboczego
Odpowiednia jakość i czystość oleju hydraulicznego pozwala siłownikowi prawidłowo pracować i zmniejsza ryzyko awarii. Dobierz też właściwą ilość oleju w zbiorniku. Aby utrzymać czystość układu, warto stosować dobrej jakości filtr hydrauliczny.
Jak zwiększyć siłę siłownika?
Siłę można zwiększyć, podnosząc ciśnienie płynu hydraulicznego i nie przekraczając maksymalnego ciśnienia układu oraz siłownika zalecanego przez producenta – w ten sposób zyskuje się jednak siłę tylko w niewielkim stopniu.
Jeżeli chcesz zwiększyć siłę znacząco, np. o 50% i więcej, zmień średnicę tłoka na większą, zachowując pozostałe parametry (skok i elementy mocujące). Poniższy przykład dotyczy siłowników podnoszenia ładowacza:
| Średnica tłoczyska / tłoka | Ciśnienie | Siła pchająca |
|---|---|---|
| fi 60 mm | 160 barów | ok. 2306 kg |
| fi 60 mm | 180 barów | ok. 2594 kg (+288 kg) |
| fi 70 mm | 160 barów | ok. 3139 kg (+833 kg) |
Jak zmniejszyć siłę siłownika hydraulicznego?
Chcąc zmniejszyć siłę siłownika, należy odpowiednio zmniejszyć ciśnienie płynu hydraulicznego w układzie.
Jak obliczyć siłę siłownika hydraulicznego?
Siłę można wyliczyć na podstawie wzoru lub przy pomocy dostępnego w internecie kalkulatora. Podstawowy wzór to:
F – siła, jaką wytwarza siłownik [N]
A – powierzchnia robocza tłoka [m²]
P – ciśnienie robocze wewnątrz siłownika [Pa = N/m²]
W kalkulatorze internetowym wystarczy podstawić dane: średnicę tłoka, średnicę tłoczyska, ciśnienie, skok, pole powierzchni tłoka, siłę od strony tłoka, pole powierzchni i siłę od strony tłoczyska oraz objętości po obu stronach.
Potrzebujesz większego zakresu pracy? Sprawdź też siłowniki teleskopowe oraz rozdzielacze hydrauliczne do sterowania układem.
Najczęściej zadawane pytania (FAQ)
Od czego zależy siła siłownika hydraulicznego?
Jaki jest wzór na siłę siłownika?
Co skuteczniej zwiększa siłę: ciśnienie czy średnica tłoka?
Jak zmniejszyć siłę siłownika?
Czym różni się siłownik jedno- od dwustronnego działania?
Dlaczego czystość oleju jest ważna?
